Как работает газгольдер?

Автономная газификация — это оптимальное и зачастую единственное решение, когда отсутствует возможность подключить дом или предприятие к центральной газовой магистрали. Газгольдер решает все проблемы, связанные с поставкой газа, отопления и т.д. Но как он устроен и по какому принципу работает? Разберем подробнее в нашей статье.

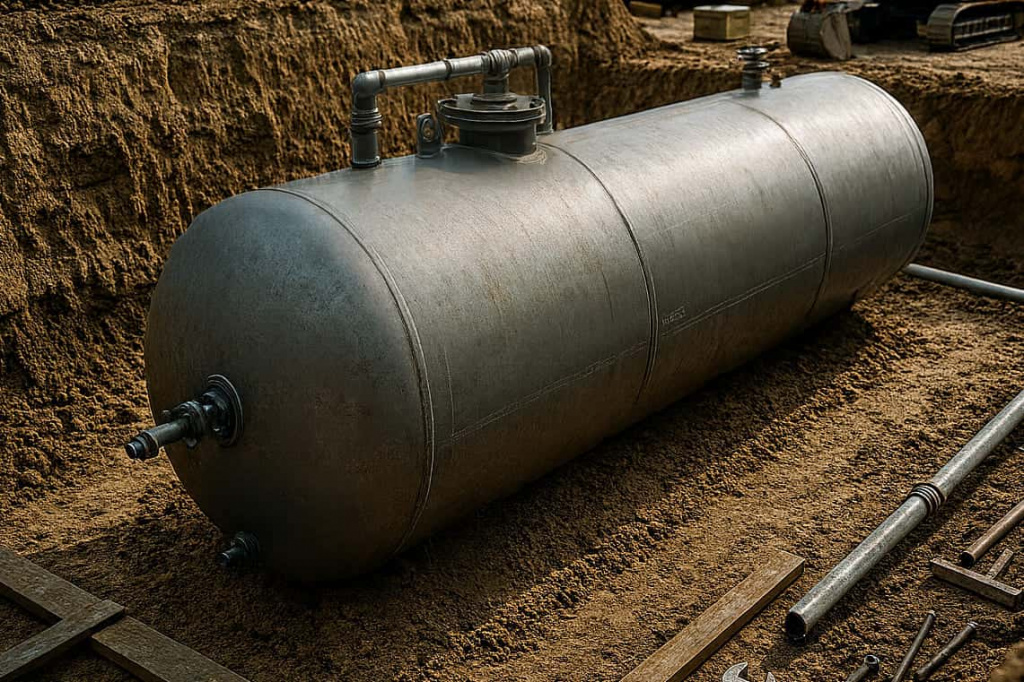

Газгольдер — это резервуар, предназначенный для хранения и распределения сжиженного газа, чаще пропана и бутана. Внешне он напоминает большую металлическую бочку или бак, отличается объемом, может быть установлен наземным способом и под землей.

Автономная газификация активно применяется как в загородных домах, так и на предприятиях. Помогает обеспечить объект стабильным источником тепла, наладить бытовые и промышленные процессы.

Резервуары, в зависимости от модели и технических параметров, включают в себя множество компонентов и механизмов.

Он служит для подключения заправочного шланга от газовоза. Внутри конструкции находится пружинный механизм, который открывает клапан только под внешним давлением. После завершения заправки, как только шланг отсоединяют, клапан автоматически закрывается, исключая утечку.

Обслуживание клапан не требует — его состояние проверяет водитель газовоза в момент заправки. Если будет замечена неисправность, он обязательно сообщит владельцу.

Предохранительный клапан выпускает лишний газ в случае переполнения резервуара. Когда уровень топлива превышает 85% объема, давление внутри начинает расти. Клапан же обеспечивает надежную защиту корпуса от возможных повреждений при резких скачках давления.

Проверка этого устройства входит в ежегодное техническое обслуживание. Однако, если вы заметили, что из клапана выходит газ или жидкость — немедленно обращайтесь к специалистам!

Он подключен к трубке, доходящей до самого дна резервуара, и представляет собой не автоматическое устройство сброса давления, а кран, который открывается вручную. Его применяют, когда при заправке был превышен допустимый уровень топлива и необходимо слить излишки. Также он используется перед демонтажем газгольдера.

Клапан предназначен исключительно для экстренных случаев и должен использоваться только специалистами. Во время планового обслуживания технический персонал обязательно проверяет его работоспособность.

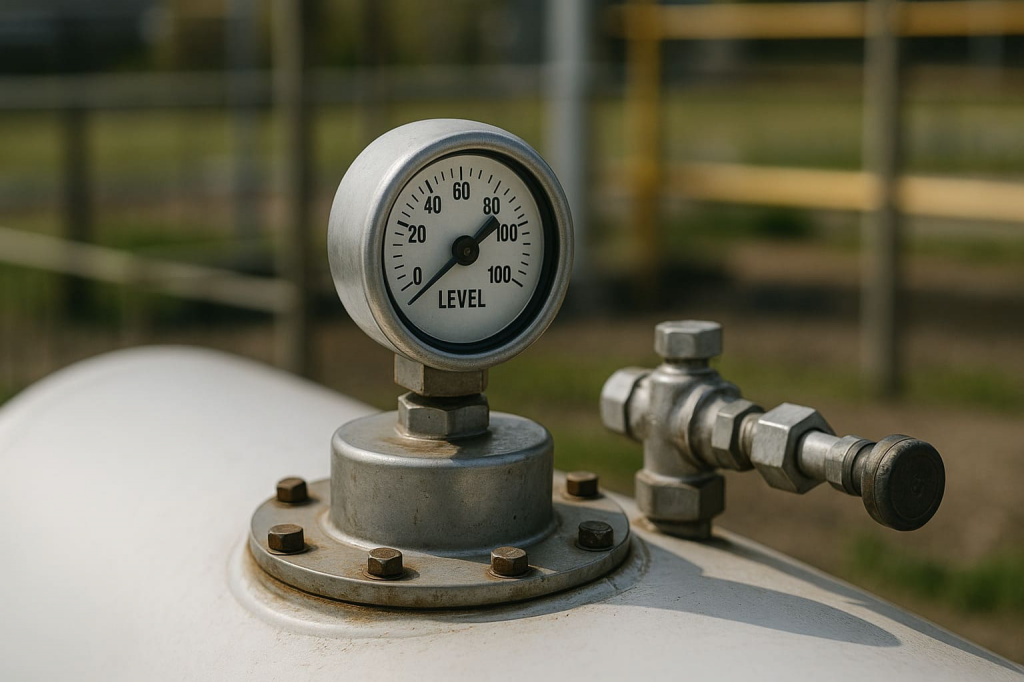

Показывает, сколько топлива находится внутри газгольдера. Его работа основана на движении поплавка, прикрепленного к штанге внутри резервуара. На шкале отображается уровень заполнения в процентах — от 5 до 95%.

Очень важно не допускать превышения отметки в 85% при заправке, поскольку это может привести к опасным последствиям. Полное опустошение емкости также недопустимо — это может привести к попаданию воздуха и образованию взрывоопасной смеси.

Предназначен для полного перекрытия или открытия подачи газа. Его используют в экстренных ситуациях — например, когда надо срочно остановить подачу топлива, а также во время демонтажа манометра или газового редуктора.

Прибор со шкалой отображает текущее давление газа в системе. Стандартное давление внутри емкости составляет 1.5-6 бар. Если давление опустилось до 1-1.5 бар, вызывайте специалиста. Падение давления может означать, что газообразование замедлилось. При снижении температуры это может привести к полному прекращению подачи топлива.

Это регулятор, который срабатывает автоматически, отключая подачу газа в случае резкого повышения давления в системе. Он полностью автономен и не требует постоянного контроля. Однако внимание ему стоит уделить, если редуктор подвергся воздействию воды, например, при затоплении. Влажный корпус может нарушить работу устройства и привести к сбоям в подаче газа. В такой ситуации необходимо снять редуктор и тщательно его просушить.

Газгольдер хранит сжиженный углеводородный газ (СУГ) — обычно это пропан-бутановая смесь. Ключевое слово — «сжиженный». При невысоком давлении (до 16 атмосфер) газ переходит в жидкое состояние, что позволяет в ограниченном объеме резервуара хранить огромный запас энергии. Например, в газгольдере объемом 4,8 м³ помещается около 2,5 тонн сжиженного газа, что эквивалентно 6000–6500 кВт·ч энергии.

Пошаговый механизм работы:

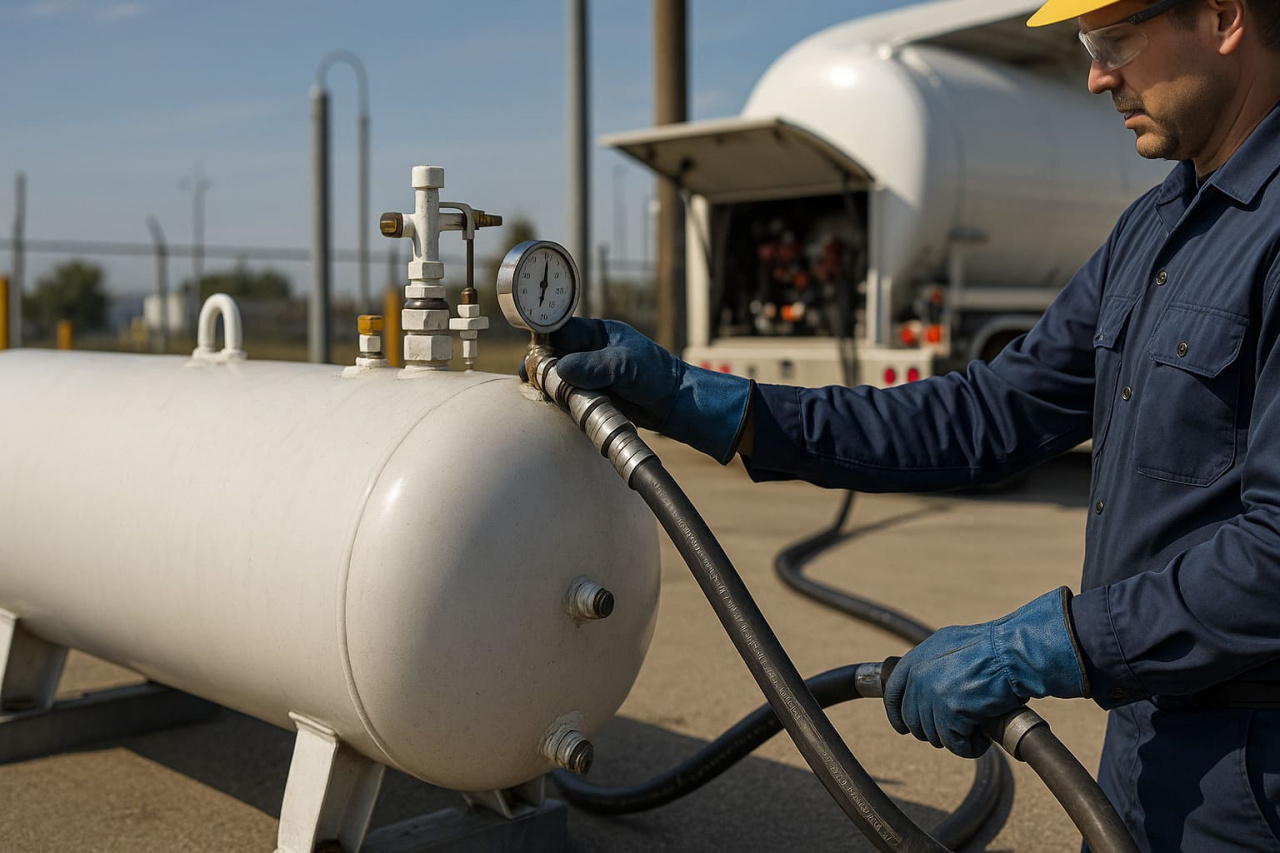

1. Заправка резервуара. Цистерна-заправщик через специальный клапан заполняет газгольдер жидкой пропан-бутановой смесью. При этом внутри резервуара всегда остается свободный объем (не более 85% от полной емкости) для так называемой «паровой подушки».
2. Образование «паровой подушки». Часть жидкости естественным образом испаряется, заполняя свободное пространство резервуара газообразной фазой. Давление в этой «подушке» (обычно 5-15 бар) — это движущая сила всей системы. Оно создается естественным путем и регулируется температурой окружающей среды: летом давление выше, зимой — ниже.
3. Подача газа в систему. Когда вы открываете газовую плиту или включается котел, давление в домашнем газопроводе падает. Чтобы его компенсировать, испаритель (или редуктор) на горловине газгольдера открывается. Под давлением «паровой подушки» жидкий газ поступает в редуктор.
4. Редукция (снижение давления). Это самый важный этап. Редуктор (газовый регулятор) резко снижает давление с высокого (в резервуаре) до рабочего (30-50 мбар, необходимое для бытовых приборов) и обеспечивает окончательное испарение. При снижении давления остатки жидкости превращаются в газ. На выходе из редуктора — уже чистый газообразный пропан-бутан, готовый к использованию.
5. Транспортировка к приборам. Газ по подземному (реже — надземному) трубопроводу низкого давления поступает в дом. Перед котлом или плитой обычно устанавливают дополнительный бытовой редуктор для тонкой настройки и отключающий клапан.
6. Цикличность. После закрытия крана давление в системе выравнивается, редуктор закрывается, и подача газа из резервуара прекращается до следующего потребления.

Наша компания специализируется на заправке газгольдеров с гарантией качества, оперативности и прозрачности. Мы работаем напрямую с проверенными поставщиками сжиженного газа. Независимо от объема резервуара и сезона, вы можете рассчитывать на нашу пунктуальность и профессиональный подход.

Монтаж газгольдера — это сложная и ответственная процедура, которая должна выполняться исключительно лицензированными специалистами, т.к. неправильная установка делает устройство потенциально опасным.

Процесс установки проходит поэтапно:

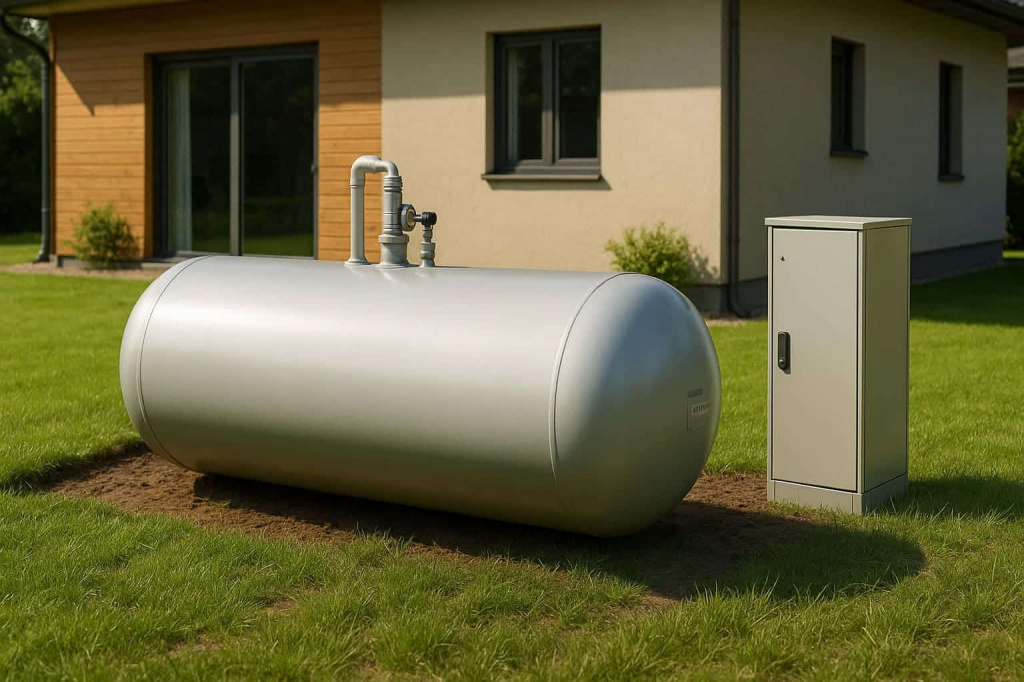

• Проектирование и подготовка места. На этом этапе проводятся инженерные изыскания и необходимые расчеты, определяется подходящее место для установки. В зависимости от типа резервуара — наземного или подземного — подготавливается фундамент или выкапывается котлован.
• Монтаж. Резервуар размещают на заранее подготовленную основу. После этого его подключают к газопроводу.
• Проверка и настройка. Проводится тестирование всех соединений, оценивается качество выполненной работы. Затем производится настройка и проверка системы управления и автоматики.

Работы по установке резервуаров для хранения газа допускается проводить только компаниям, имеющим разрешение и соответствующую квалификацию.

Мы предлагаем полный цикл работ: от проектирования до ввода в эксплуатацию. Работаем строго по нормам, с официальным разрешением, используя современное оборудование и проверенные технологии. Оставьте заявку по номеру ☎️ +74994905707, и наш инженер приедет на объект в ближайшее время для консультации и расчета!
